ユニバーサル基板を使った回路組立

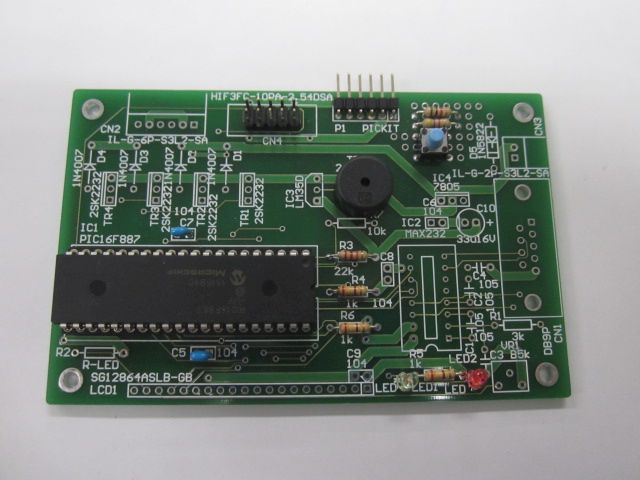

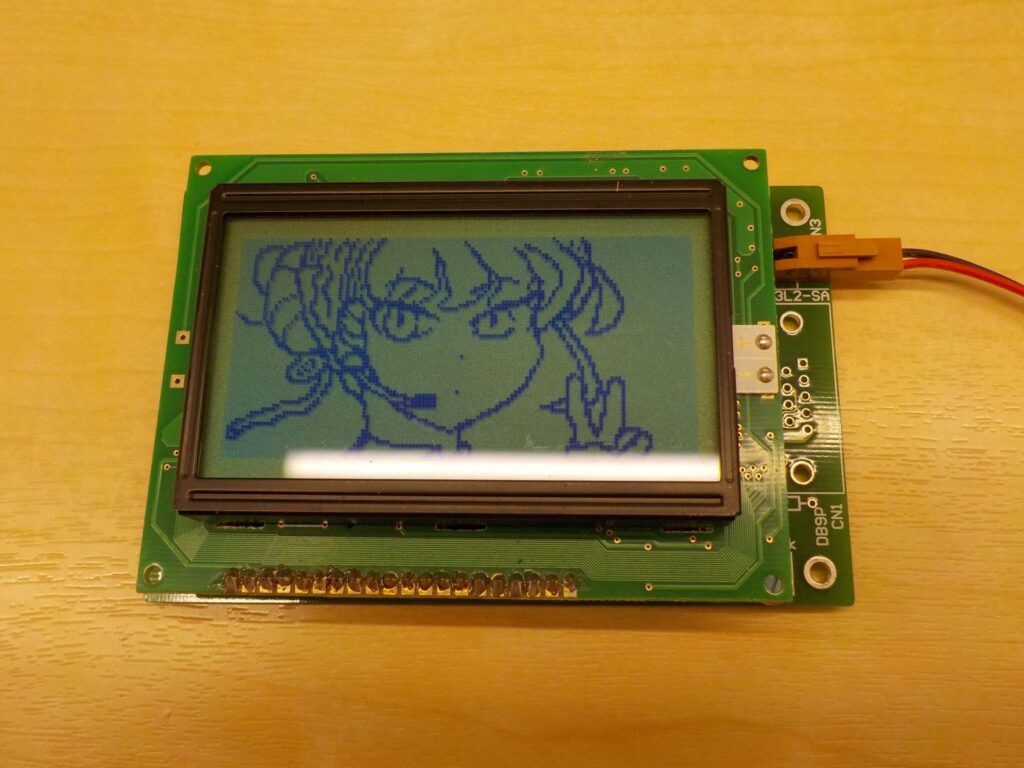

　ユニバーサル基板（汎用基板）を使った電子回路の組立方法を128×64ドットマトリックス液晶表示器の手作り試作で解説します。

1.高さの低い部品（ICソケット）を付ける

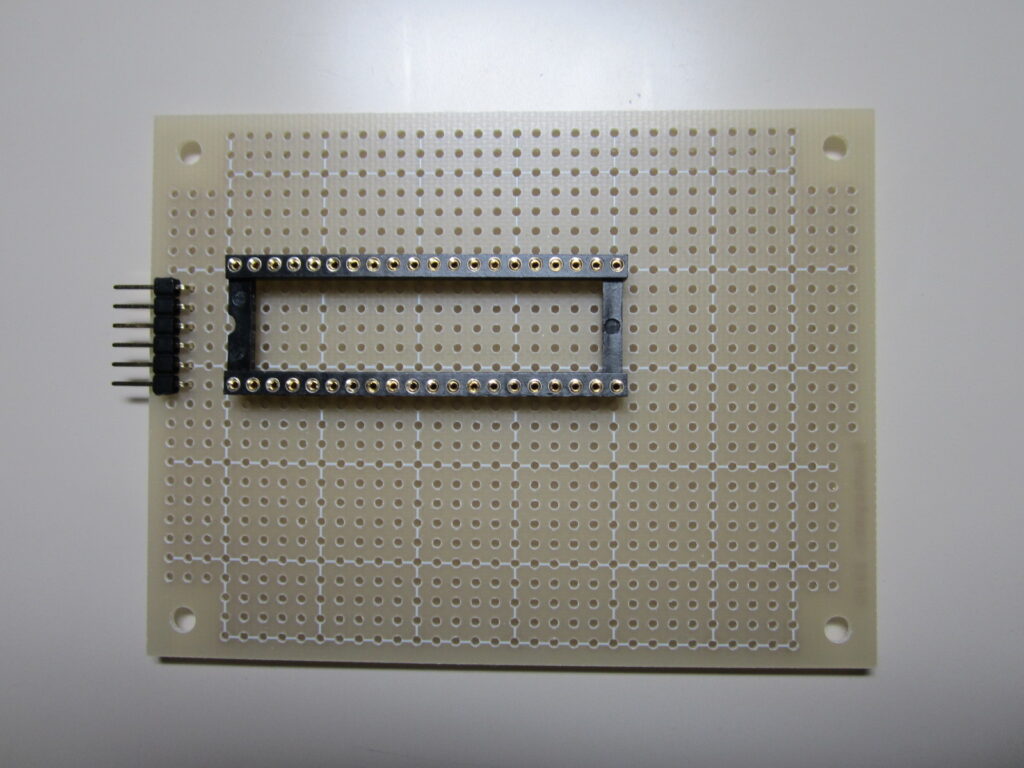

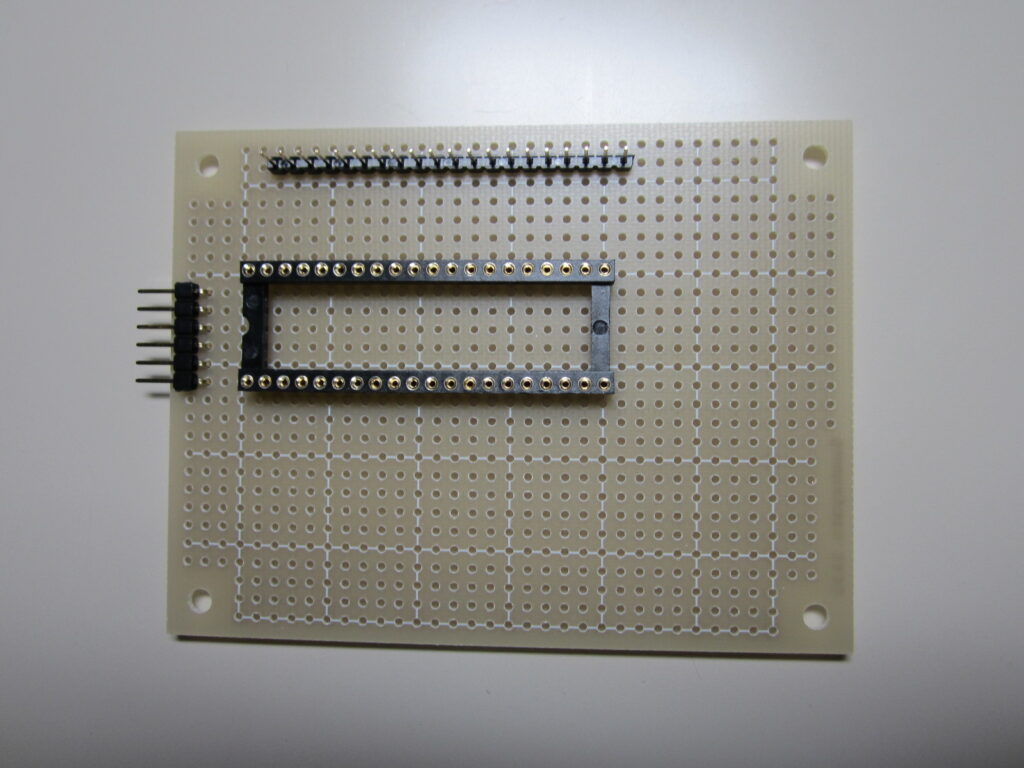

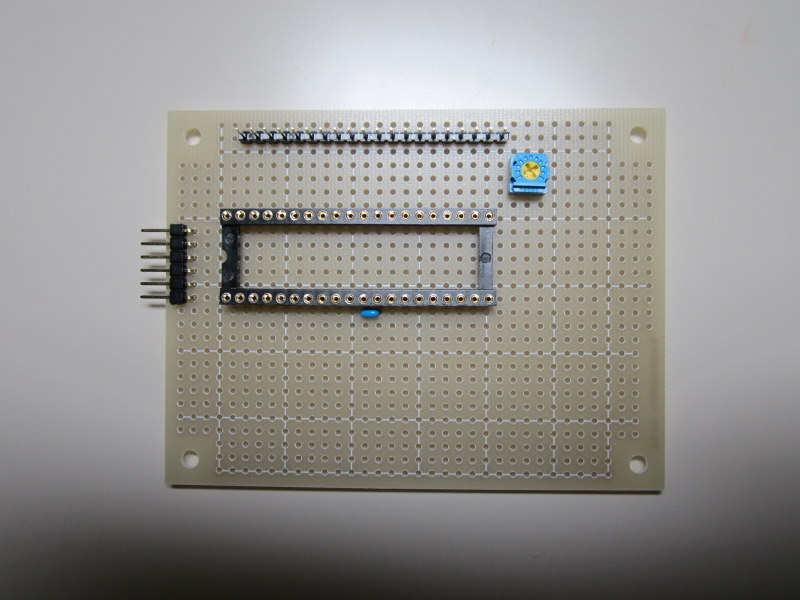

　基本的には高さの低い部品から付けます。本来は抵抗のほうが高さは低いのですが、まずICソケットを付けないと、抵抗の部品配置や抵抗のリード線のはんだ付けが難しくなるため、ICソケットの向き（くぼみのあるほう）に注意して対角の2本のピンだけを少しはんだ付けします。

　対角の2本のピンだけをはんだ付けする理由は、全部のピン（2本以上のピン）をはんだ付けしてしまうと、向きの間違いやICソケットが浮いてしまった場合、傾いてしまった場合に修正が非常に困難になるからです。

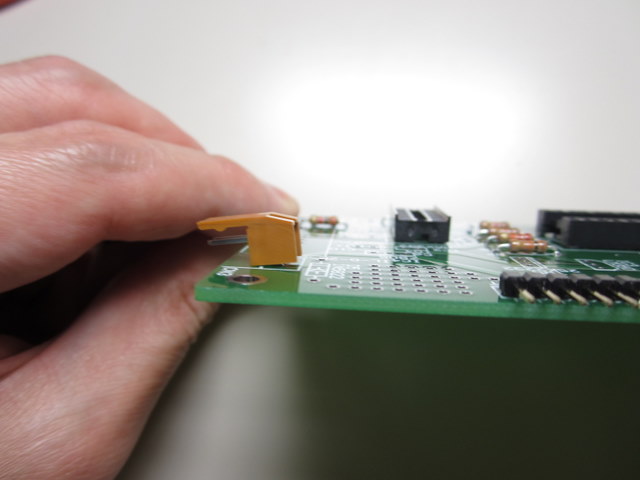

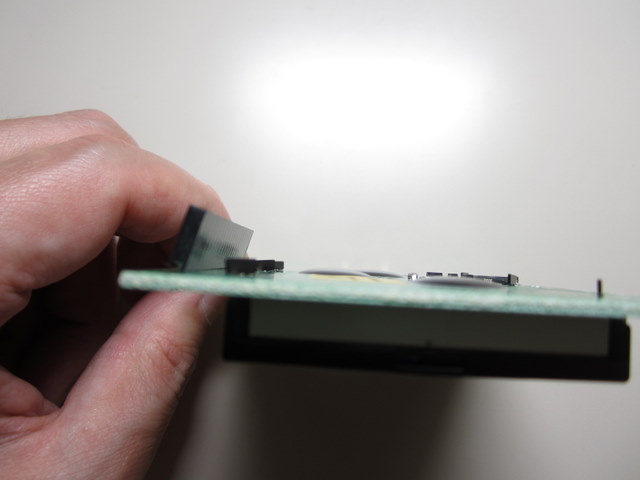

　対角の2本だけをはんだ付けして固定するだけにしておけば、浮いたり傾いたりした場合に、半田ごてを当てて、ICソケットを押さえるようすれば、簡単に修正できます。

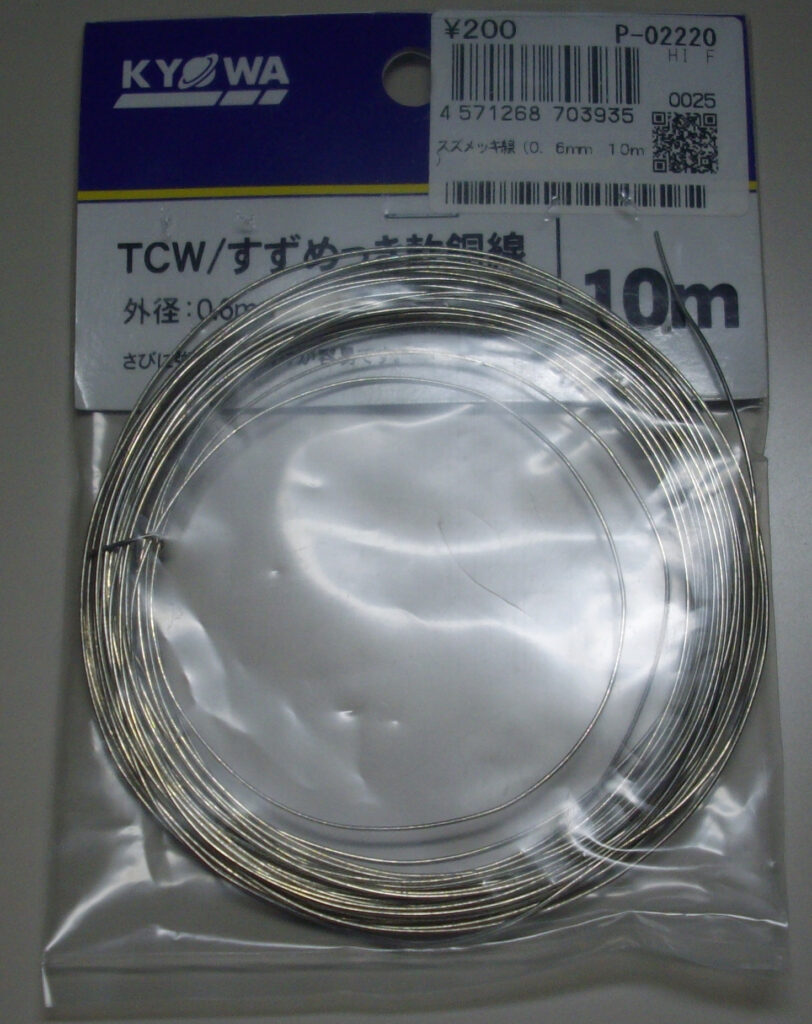

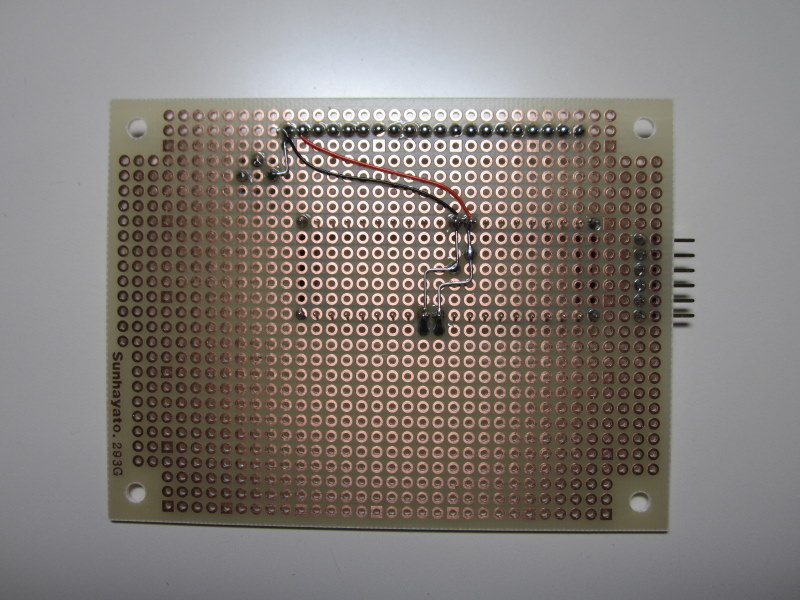

　グラウンド(GND)と電源は、接続する箇所が非常に多くなるため、すずメッキ線などの「裸線」を使って配線します。

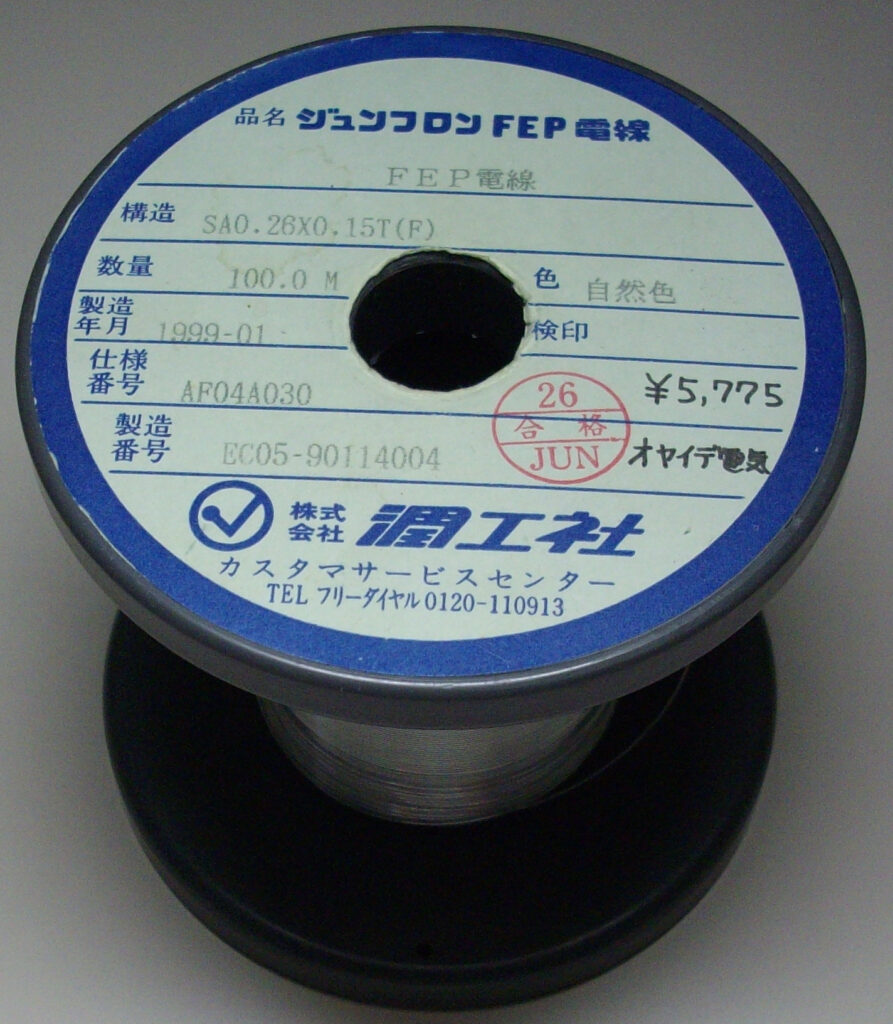

　撚線（よりせん）を使うと作業が面倒で、しかも細い芯線のヒゲが出て隣りの配線とショートしたりするので、芯線が1本だけの「単線」を使います。

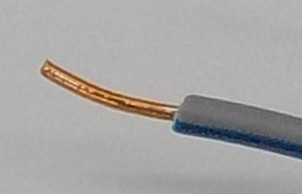

　電車の単線はレールが2本ありますが、電線の単線は芯になる銅線が1本だけで、裸線にはビニールなどの被覆（ひふく）がありませんので、線のどこでもはんだ付けができて、あちこちはんだ付けしないといけないグラウンド(GND)や電源の配線に便利です。

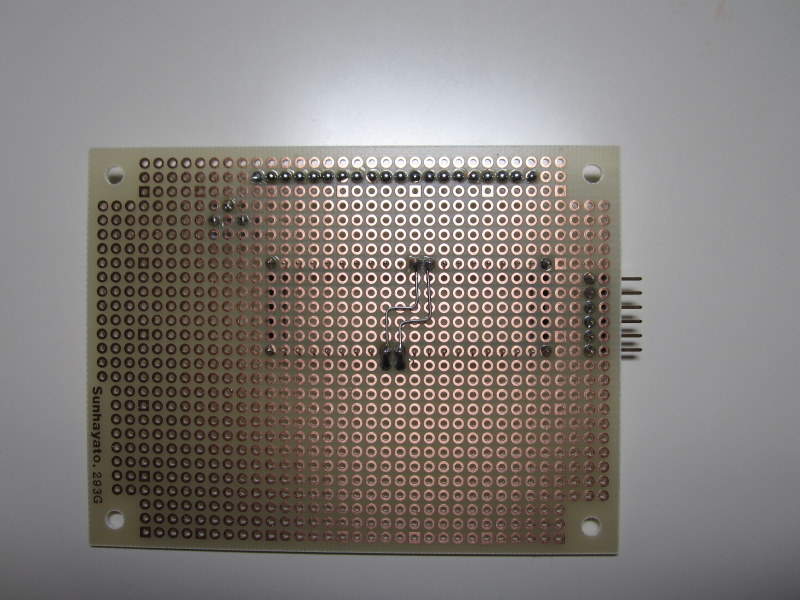

　グラウンド(GND)と電源の配線は、信号線の配線よりも先に、できるだけすずメッキ線などで行いますが、どうしても交差してしまう場合、裸線を交差させるとショートしますので、単線の被覆線（ひふくせん）を使って配線します。

　一般的に電線の色は、電源（プラス）は「赤」、グラウンド（マイナス）は黒の線を使います。これはJIS規格（日本工業規格）でも定められていて、他の配線と混同しないためと、ショートによる発火などの危険を避けるために決められています。

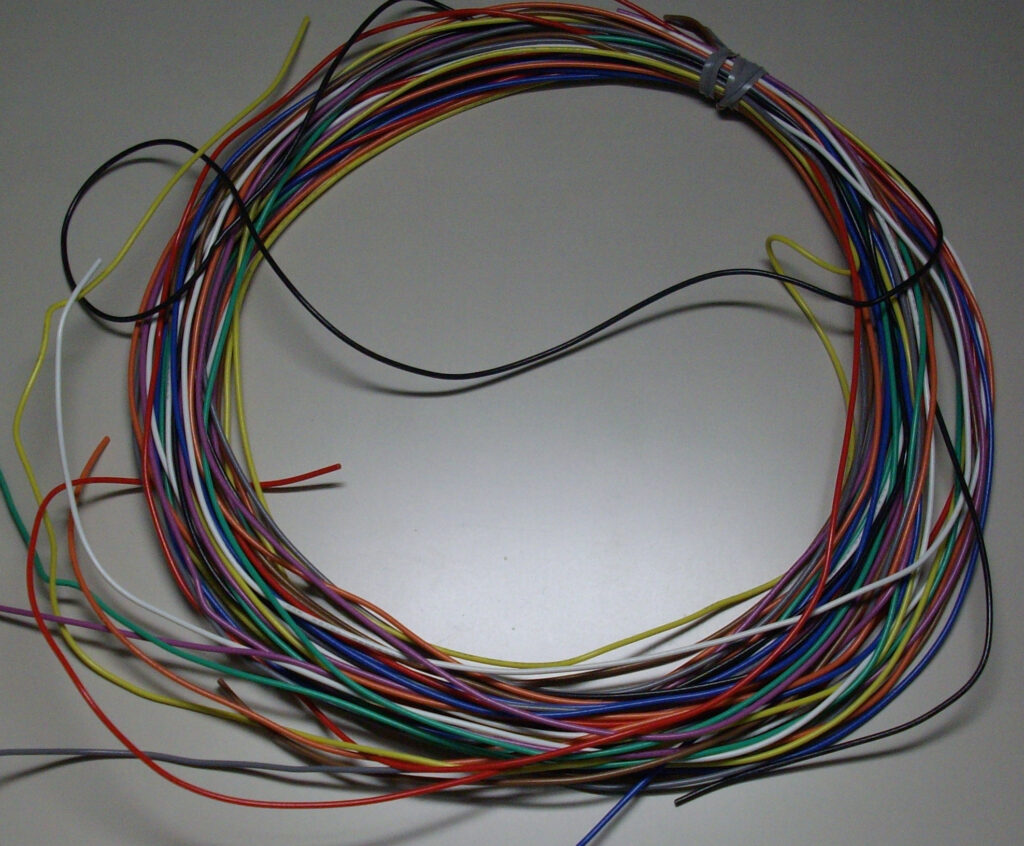

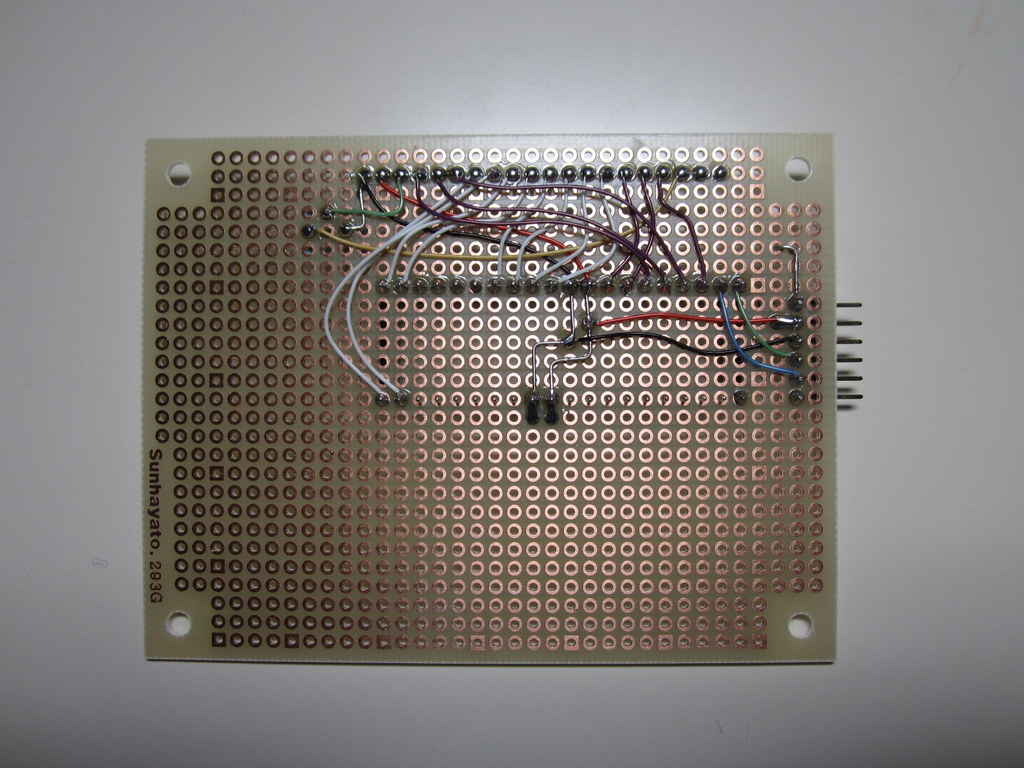

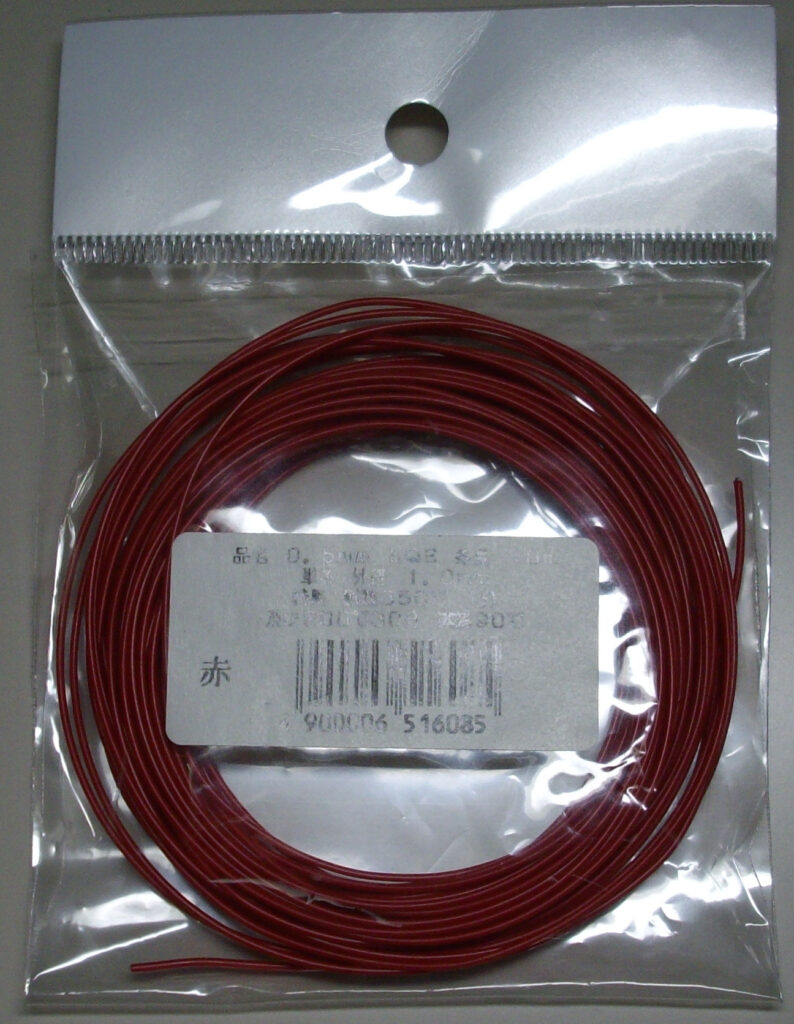

　グラウンド(GND)と電源以外の配線は、基本的に被覆線（ひふくせん）の単線を使って行います。すずメッキ線ではなく被覆線を使う理由は、すずメッキ線だと交差できないだけでなく、あとで配線を変更したり、修正したりするのがとても大変で、しかも汚くなるからです。

　マイコンなどのICを使った回路では、ソフトウェア（プログラム）のつごうで、あとからピンの接続先を変更したくなることが良くあります。

　そのときに、すずメッキ線で配線されていると、すずメッキ線のはんだ付けを全部取り除いて、最初からはんだ付けし直さないとならなくなります。しかも、すずメッキ線は他の被覆線の下を通っていて、他の配線を一旦外して修正しなくてはならなくなり、とても大変です。

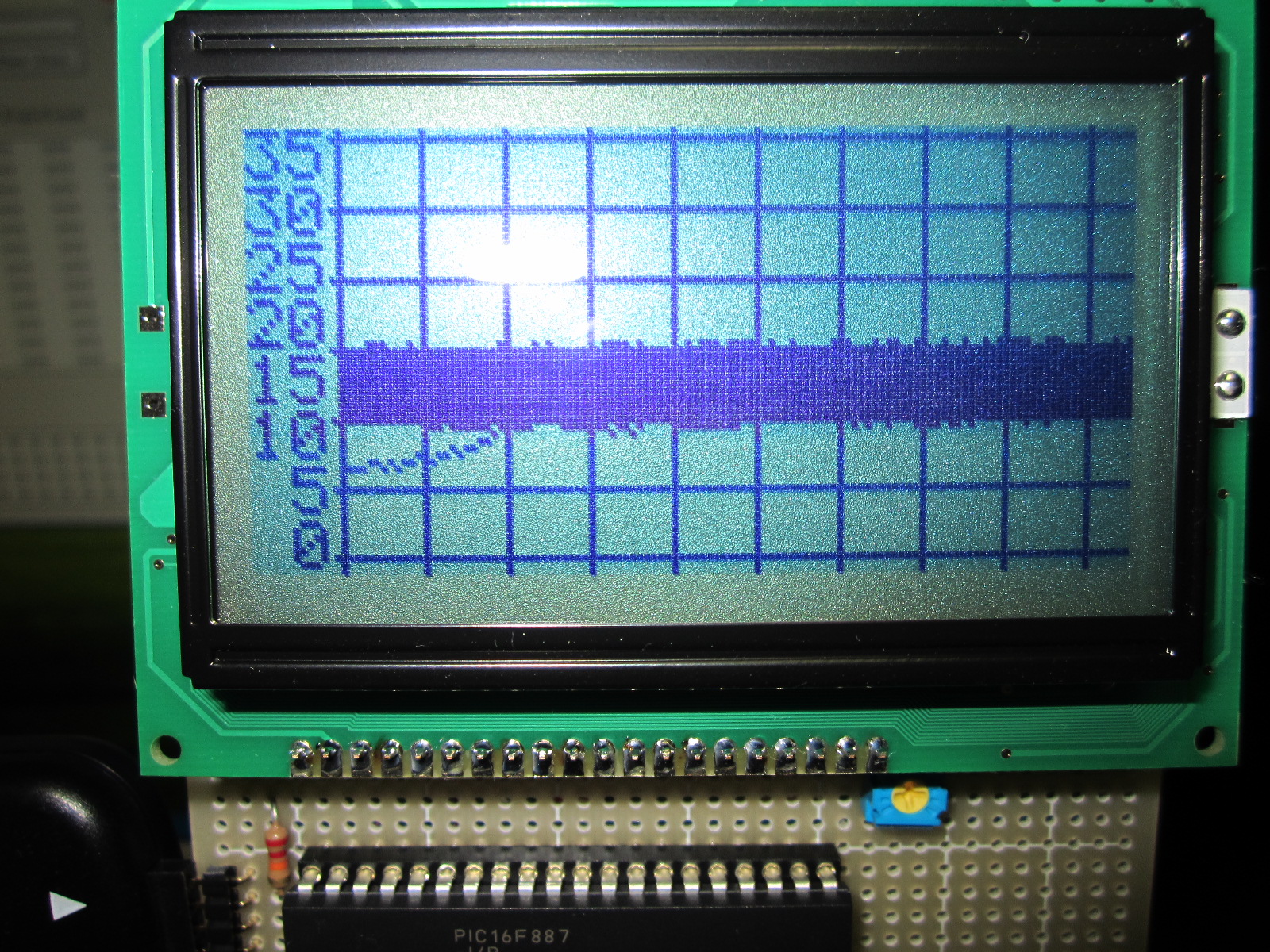

　上の写真はグラフィック液晶で作ったグラフ温度計の製作例です。重ね表示しているため、最高気温と最低気温が良くわかります。電源を入れなおせばクリアされます。
